Az új szerelések nagy része monolit vasbetonban történik. A Zehnder Comfotube flexibilis légcsatorna csővezeték messzemenően alkalmas erre a szerelési módra. Míg a versenytárs vállalatok jellemzően 75mm külső átmérőjű csővel dolgoznak, a Zehnder kínálatában a 75mm (ComfoTube75) külső átmérőjű csővezeték mellett a 90mm külső átmérőjű flexibilis csővezeték is megtalálható (ComfoTube90). Mindkét cső alkalmas a monolit vasbeton födémben történő vezetésre, természetesen a gyártói utasítások betartásával.
A 90mm átmérőjű csővezetékkel legtöbb esetben kiváltható a dupla 75mm csővezeték, így jelentős költségmegtakarítás érhető el, nem csak a csővezetékezés kialakításban, hanem az légtechnikai osztó-gyűjtő rendszerelemek méretének csökkentésével is. Mindezek mellett a 90mm átmérőjű csővezetékkel halkabb (a nagyobb csőátmérőben lassabban halad a szállított levegő) és kisebb ellenállású rendszerek építhetők, melynek köszönhetően a szellőztető berendezés energiafogyasztása is csökkenni fog.

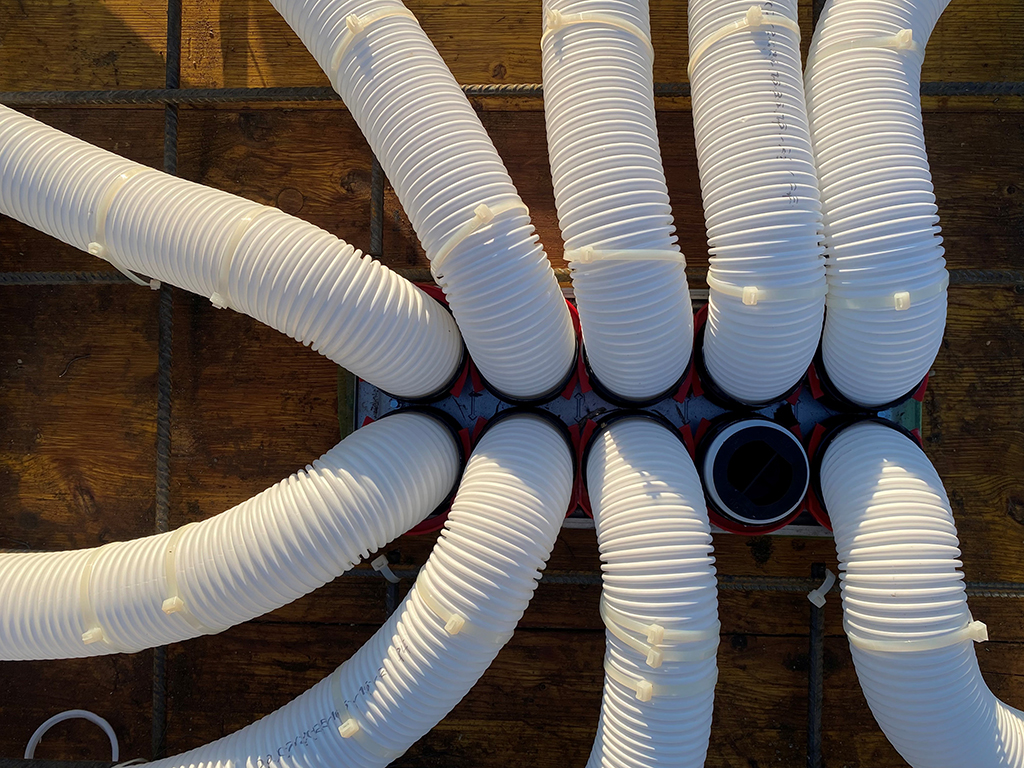

A ComfoTube flexibilis csővezetékek hajlítási íve (a 75mm és 90mm flexibilis csővezeték is 1D -egy csőátmérő- hajlítási ívben hajlítható) lehetővé teszi, hogy különböző könyök és ívidomok használata nélkül lehessen a csővezetékkel kanyarodni, vagy éppen a födémben elhelyezett ComfoWell CW-M típusú légtechnikai osztó-gyűjtő tetőből a födém vastagságában megmaradva befordulni.

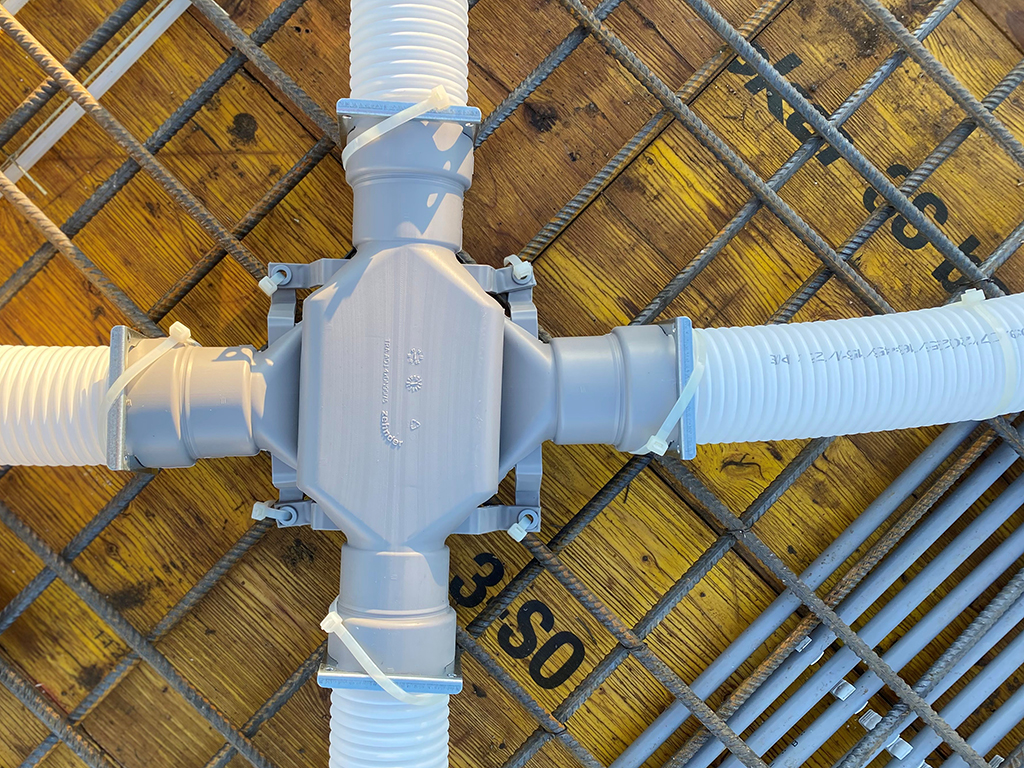

A Zehnder kínálatában egyedülálló termékként megtalálható a keresztező idom a csővezetékekhez, mely ugyan úgy, mint a csővezetékek, alkalmasak a monolit vasbeton födémbe való beépítésre. A keresztező idom használatával lerövidíthető az alkalmazott csővezetéki nyomvonalak kialakítása, elkerülve a felesleges nagy ívekben történő megkerülő szakaszok alkalmazását, így a tervezési és kivitelezési munka is egyszerűsödik, a kivitelezési költségek kordában tartása mellett.
Gyakorta találkozunk a statikusok ellenvetéseivel, hiszen ez a technológia számukra jórészt ismeretlen.
Töltse le az alábbi linkről részletes statikai számítást és szakvéleményt (2023)
Zehnder ComfoTube 75 és 90 flexibilis szellőző csőrendszer monolit vasbeton síklemez födémbe történő beépíthetőségének tartószerkezeti vizsgálata – letöltési link

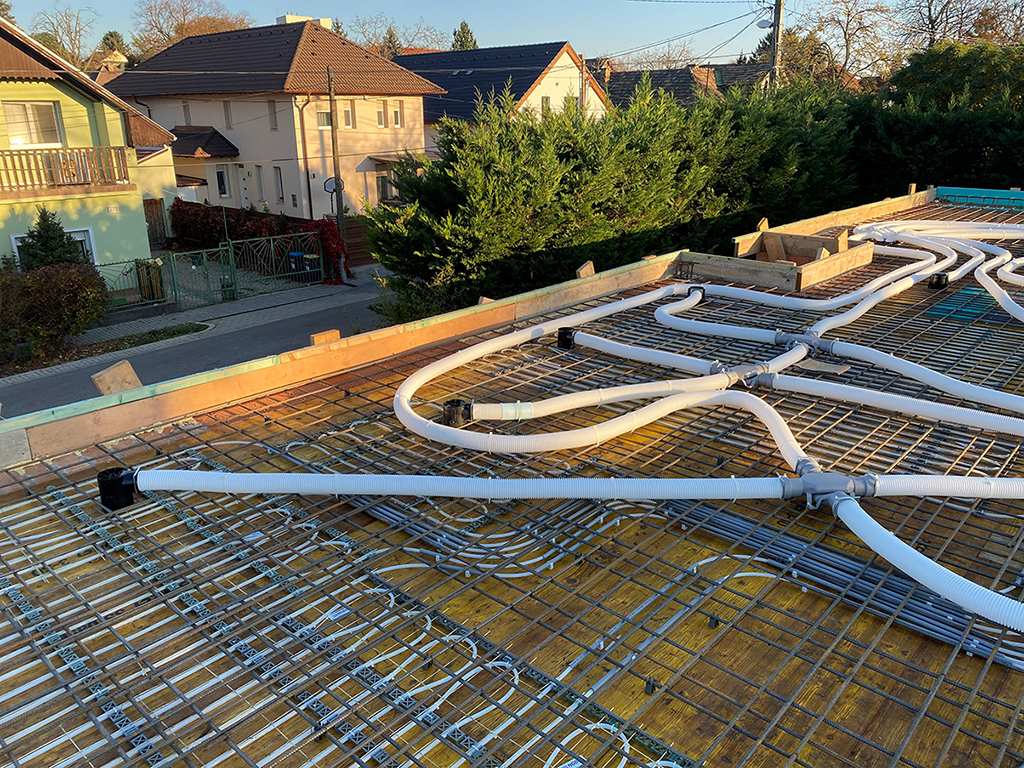

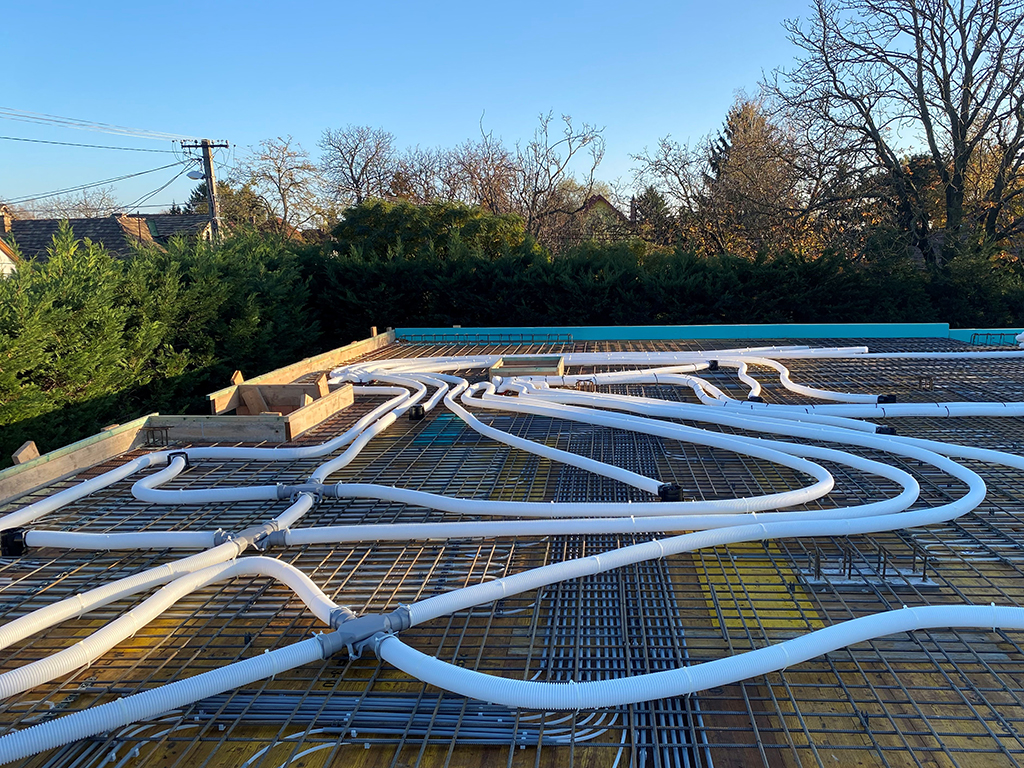

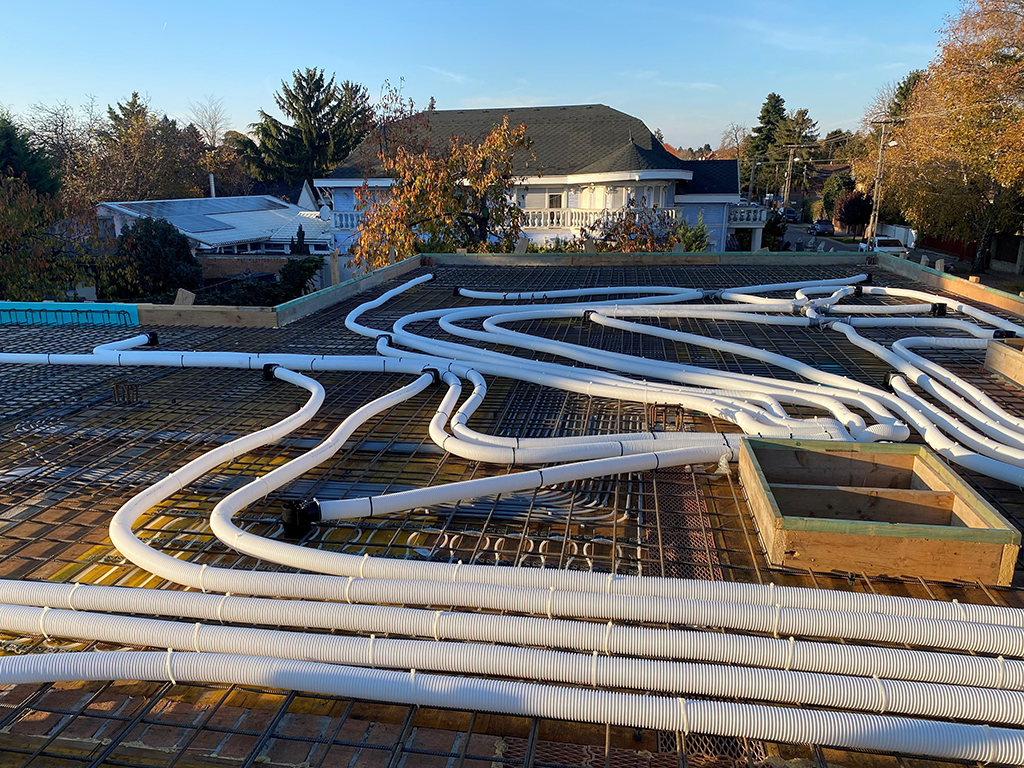

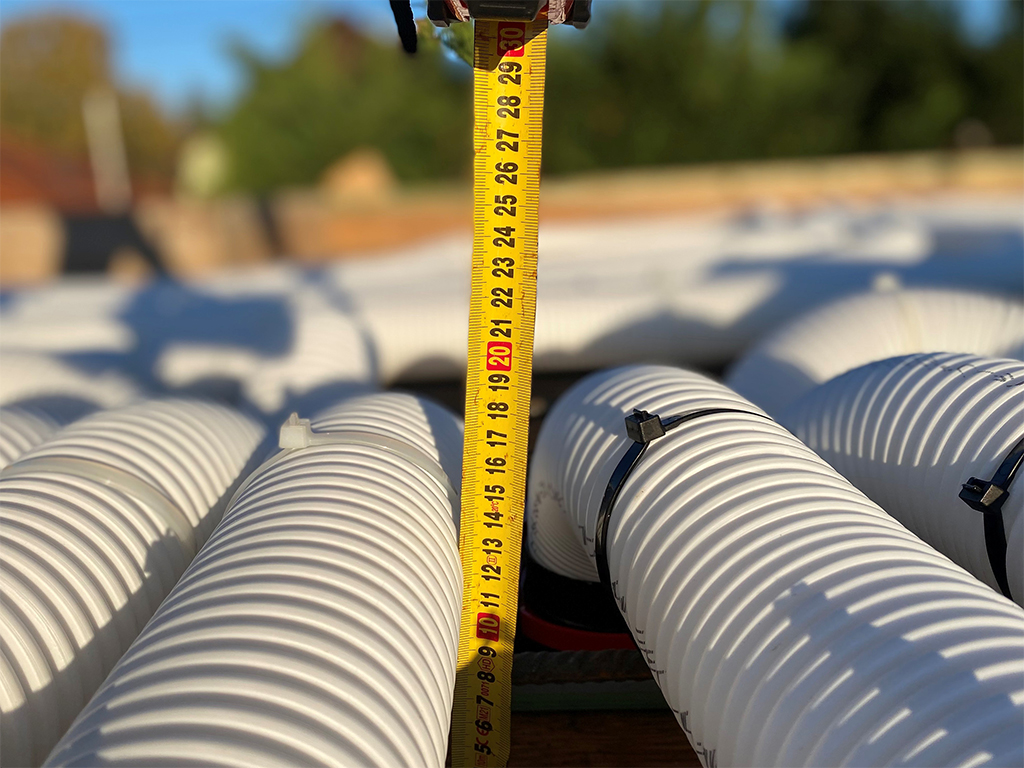

Beépítési példák fotókon:
